SPINE LEAF架构下PTP源位置差异导致的系统时间差

在SPINE LEAF 架构下，PTP在网络中位置的差异也会导致终端设备获取时钟存在差异，以下会用3种不一样例子阐述PTP源位置差异导致的系统时间差。

1. 主备同步机都锁统一外部时钟

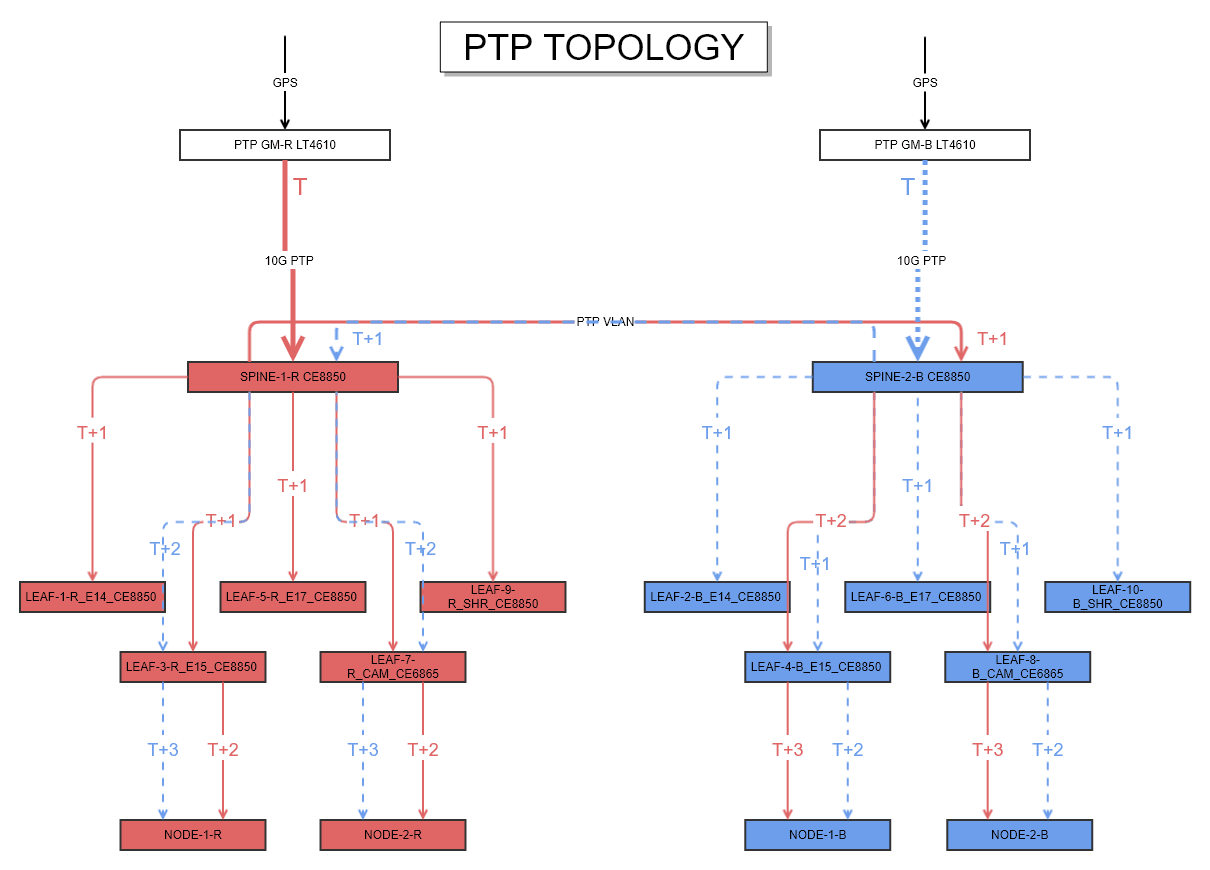

a. 主备SPINE LEAF架构下，PTP授时设备通过锁定外部GPS信号作为基准给主备SPINE交换机授时PTP

结论：

• 终端设备（如NODE-1）的主信号((NODE-1-R)或者备信号(NODE-1-B))都能收到主PTP(PTP GM-R)和备PTP(PTP GM-B)，但是主备PTP时间存在稍许查别。
  • 这种细微的差别由于主备PTP到达同一个终端经过设备不同而造成。
  • PTP优先级决定实际终端设备只用主PTP或者备PTP
  • 这种细微的差别正常不会导致终端设备在主备PTP源倒换时重锁PTP
• 终端设备的主信号（在主SPINE-LEAF上）和备信号(在备SPINE-LEAF上)上收到的主PTP信号(或者备PTP)存在稍许差别
  • 这种细微的差别由于同样的PTP信号到达主备信号经过设备不同而造成。
  • 这种细微的差别正常不会导致终端设备在主备信号倒换时重锁PTP

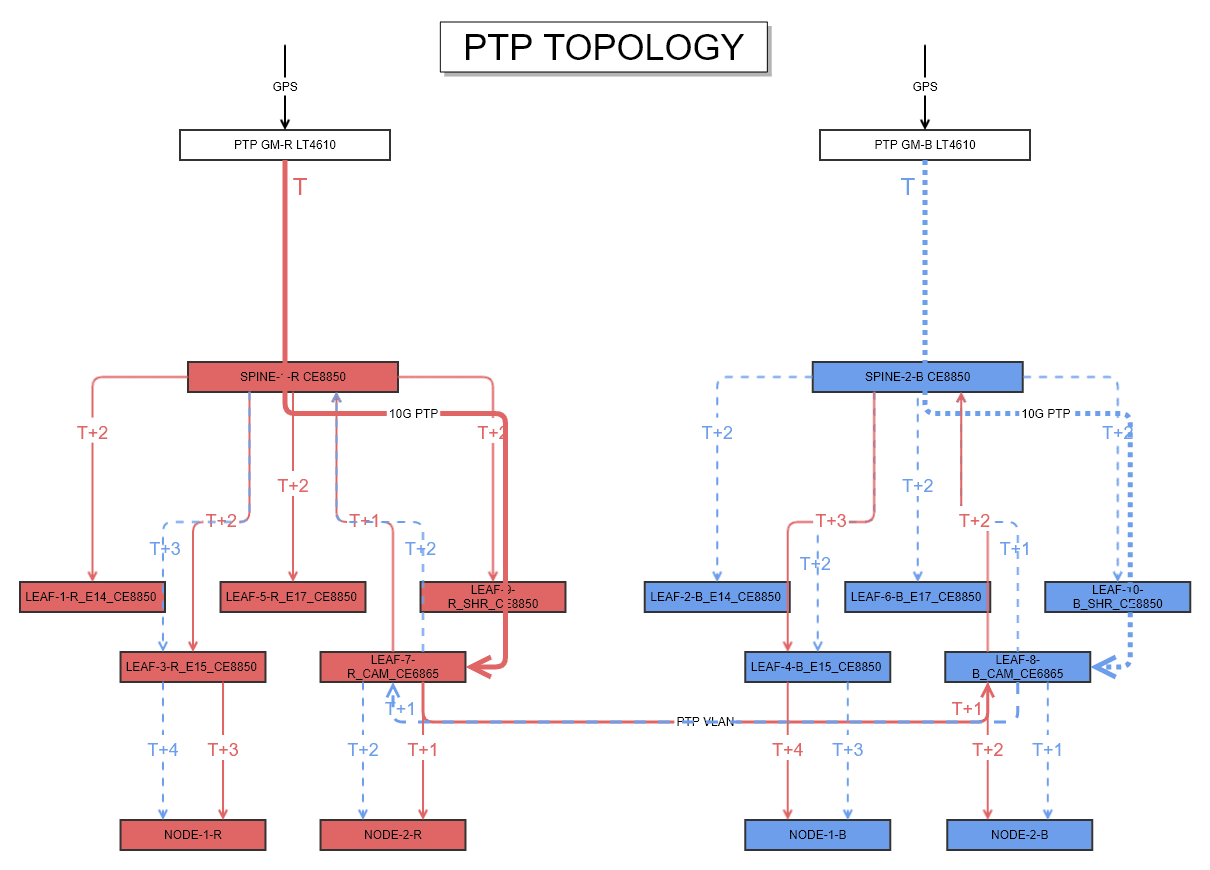

b. 主备SPINE LEAF架构下，PTP授时设备通过锁定外部GPS信号作为基准给主备SPINE交换机授时PTP

结论：

• 终端设备（如NODE-1）的主信号((NODE-1-R)或者备信号(NODE-1-B))都能收到主PTP(PTP GM-R)和备PTP(PTP GM-B)，但是主备PTP时间存在稍许查别。
  • 这种细微的差别由于主备PTP到达同一个终端经过设备不同而造成。
  • PTP优先级决定实际终端设备只用主PTP或者备PTP。
  • 这种细微的差别正常不会导致终端设备在主备PTP源倒换时重锁PTP。
    • 由于正常来说LEAF的计算能力较SPINE会弱，所以相比第a种情况，时间差会稍大。
• 终端设备的主信号（在主SPINE-LEAF上）和备信号(在备SPINE-LEAF上)上收到的主PTP信号(或者备PTP)存在稍许差别
  • 这种细微的差别由于同样的PTP信号到达主备信号经过设备不同而造成。
  • 这种细微的差别正常不会导致终端设备在主备信号倒换时重锁PTP。
    • 由于正常来说LEAF的计算能力较SPINE会弱，所以相比第a种情况，时间差会稍大。

2. 主同步机使用内同步，备同步机锁主同步机的BB+VITC

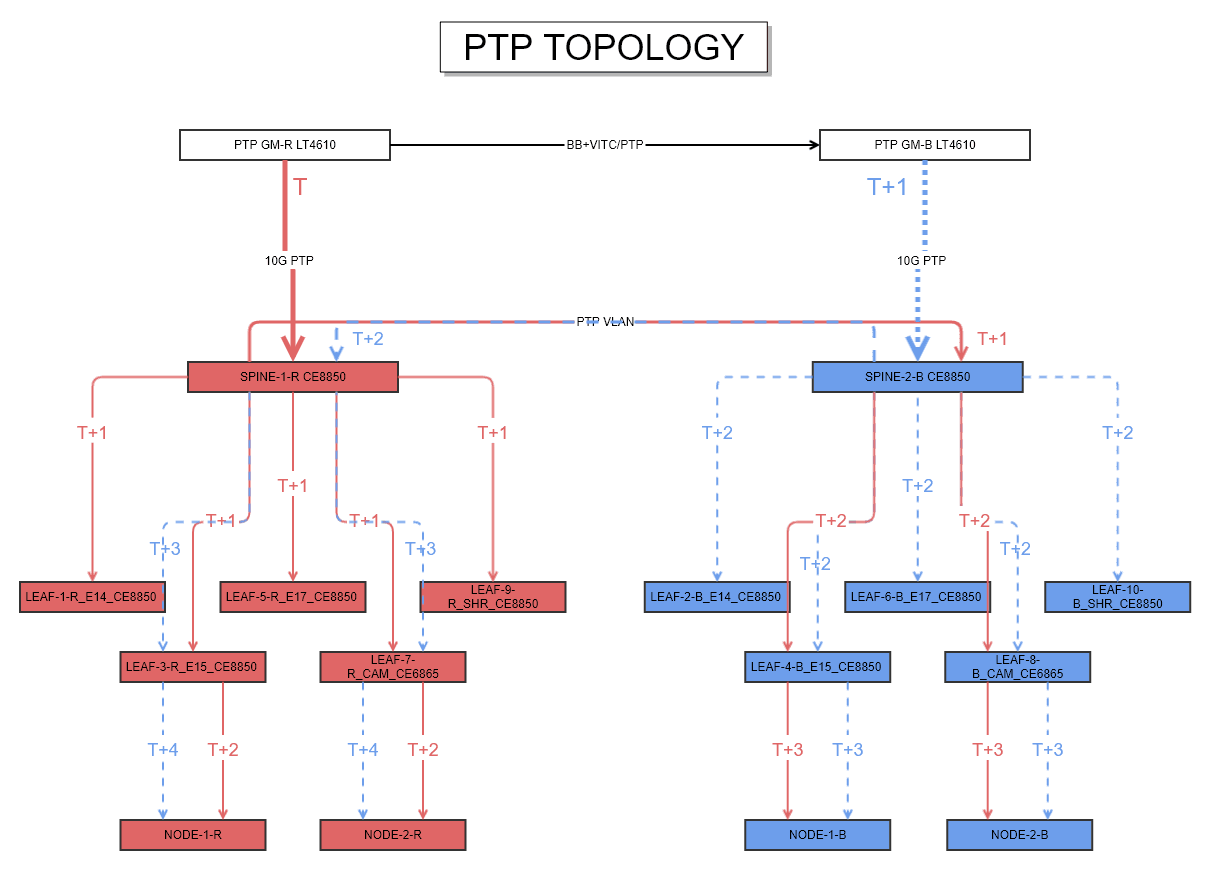

a. 主备SPINE LEAF架构下，PTP授时设备无法通过锁定外部GPS信号作为基准，此时主同步机使用内同步并输出BB+VITC给备同步机作为基准，备同步机锁外来主同步机的时钟，主备同步机给主备SPINE交换机授时PTP

结论：

• 终端设备（如NODE-1）的主信号((NODE-1-R)或者备信号(NODE-1-B))都能收到主PTP(PTP GM-R)和备PTP(PTP GM-B)，但是主备PTP时间存在稍许查别。
  • 这种细微的差别由于主备PTP到达同一个终端经过设备不同而造成。
  • PTP优先级决定实际终端设备只用主PTP或者备PTP
  • 这种细微的差别正常不会导致终端设备在主备PTP源倒换时重锁PTP
  • R网络的终端设备由于同步机和SPINE延时的叠加，相对1.a情形，时间差会更大；而B网络的终端设备时间差则会缩小；
• 终端设备的主信号（在主SPINE-LEAF上）和备信号(在备SPINE-LEAF上)上收到的主PTP信号(或者备PTP)存在稍许差别
  • 这种细微的差别由于同样的PTP信号到达主备信号经过设备不同而造成。
  • 这种细微的差别正常不会导致终端设备在主备信号倒换时重锁PTP

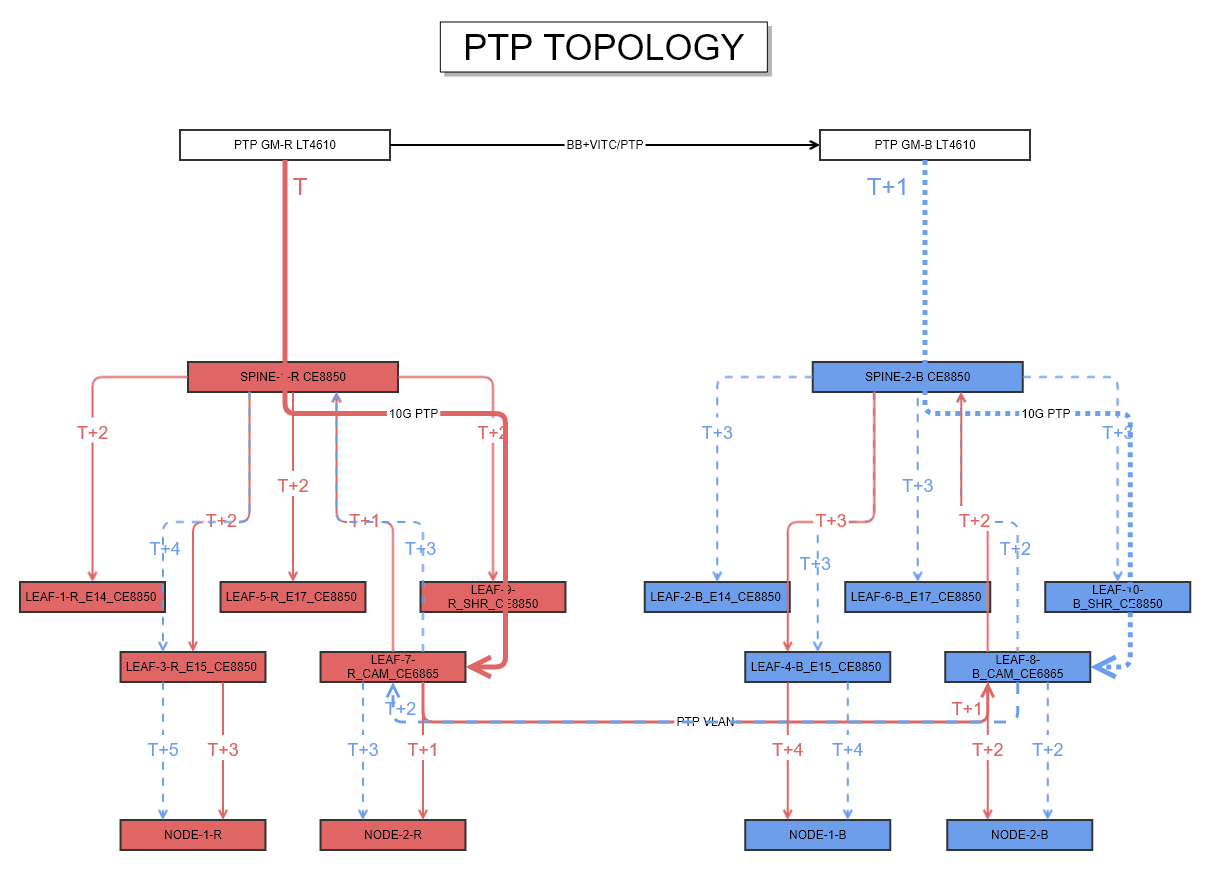

b. 主备SPINE LEAF架构下，PTP授时设备无法通过锁定外部GPS信号作为基准，此时主同步机使用内同步并输出BB+VITC给备同步机作为基准，备同步机锁外来主同步机的时钟，主备同步机给主备LEAF交换机授时PTP

结论：

• 终端设备（如NODE-1）的主信号((NODE-1-R)或者备信号(NODE-1-B))都能收到主PTP(PTP GM-R)和备PTP(PTP GM-B)，但是主备PTP时间存在稍许查别。
  • 这种细微的差别由于主备PTP到达同一个终端经过设备不同而造成。
  • PTP优先级决定实际终端设备只用主PTP或者备PTP
  • 这种细微的差别正常不会导致终端设备在主备PTP源倒换时重锁PTP
  • R网络的终端设备由于同步机和LEAF延时的叠加，相对1.a情形，时间差会更大；而B网络的终端设备时间差则会缩小；
• 终端设备的主信号（在主SPINE-LEAF上）和备信号(在备SPINE-LEAF上)上收到的主PTP信号(或者备PTP)存在稍许差别
  • 这种细微的差别由于同样的PTP信号到达主备信号经过设备不同而造成。
  • 这种细微的差别正常不会导致终端设备在主备信号倒换时重锁PTP
